Нагрівачі водяні

Водяні нагрівачі призначені для обігріву повітря в системах кондиціонування і вентиляції прямокутного перетину.

Застосовується для нагріву припливного, рециркуляційного повітря або їх суміші в компактних стаціонарних системах вентиляції і кондиціонування виробничих громадських чи житлових будинків.


Конструкція


Корпус нагрівача виготовлений з оцинкованого листа. Трубні колектори зварені зі сталевих трубок з поверхневою обробкою синтетичною фарбою. Поверхня теплообміну виготовлена з алюмінієвих пластин товщиною 0,1 мм, натягнутих на мідні трубки. Стандартне виконання дворядне з геометрією, що чергується.

Призначені для підігріву повітря з використанням гарячої води як теплоносія, ці повітронагрівачі спроектовані для нагрівання переміщуваного середовища. У середовищах, які переміщуються, не допускається наявність липких, волокнистих, абразивних компонентів, а також вибухонебезпечних домішок.

Розташовані в місцях, які захищені від атмосферних опадів, ці нагрівачі призначені для забезпечення нагрітого повітря.



Умови експлуатації

Максимальна допустима температура води – 100 ° С. Максимально допустимий тиск – 1,6 МПа.

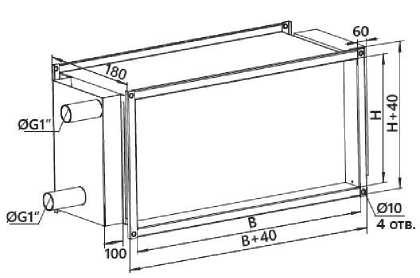

ТипорозмірРозміри, ммМаса D-NVP, кг, не більше
BH
D-NVP-40/20/24002003,3
D-NVP-40/20/34002004,9
D-NVP-50/25/25002505,2
D-NVP-50/25/35002506,2
D-NVP-50/30/25003006,2
D-NVP-50/30/35003007,4
D-NVP-60/30/26003007,4
D-NVP-60/30/36003008,9
D-NVP-60/35/26003508,7
D-NVP-60/35/360035010,4
D-NVP-70/40/270040011,5
D-NVP-70/40/370040013,8
D-NVP-80/50/280050014,3
D-NVP-80/50/380050017,5
D-NVP-90/50/290050015,5
D-NVP-90/50/390050019,1
D-NVP-100/50/2100050016,8
D-NVP-100/50/3100050020,6
