Прямокутні електричні

Прямокутні електричні нагрівачі — це електричні пристрої, призначені для генерації тепла у прямокутній формі. Такі нагрівачі використовуються для нагрівання об’єктів або середовищ у різних галузях, від промисловості до домашнього використання.

Основний принцип роботи полягає в тому, що електричний струм, що протікає через нагрівальний елемент, викликає його нагрівання, а це, в свою чергу, призводить до випромінювання тепла. Такі нагрівачі можуть мати різні конструкції, але вони часто включають в себе нагрівальний елемент, ізоляцію, терморегулятор і захисний кожух.

Компактність та гнучкість у виборі розмірів роблять прямокутні електричні нагрівачі популярними для різноманітних завдань, де потрібне точкове або рівномірне нагрівання.

Корпус та комутаційний щит повітронагрівача виготовляються із оцинкованого сталевого листа. Нагрівальні елементи виготовлені з нержавіючої сталі. Максимальна температура вихідного повітря з нагрівача повітря обмежена 40° С. Мінімальна витрата повітря відповідає мінімальній швидкості повітря 1,5 м/с.

Повітронагрівач оснащено двоступінчастим захистом від перегріву. Датчик першого ступеня (з автоматичним поверненням у вихідне положення) активується, коли температура вихідного повітря з нагрівача досягає 60° С. Датчик другого ступеня (з ручним поверненням у вихідне положення) спрацьовує, коли температура повітря на виході з нагрівача досягає 90° С.

Навколишнє середовище не повинно включати агресивні гази та пари у концентраціях, що перевищують санітарні норми.

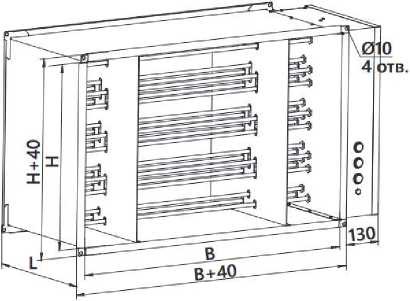

Типорозмір	Розміри, мм			Потуж -ність, кВт	Ступені нагріву	Спожи­ваний струм, А	Мін. потік повітря, м3/год	Маса кг, не більше	Схема підклю­чення
	В	H	L
D-NEP-40/20/6	400	200	170	6	6	9,1	450	7,0	А1
D-NEP -40/20/12	400	200	220	12	6+6	18,3	450	9,6	А2
D-NEP -40/20/18	400	200	280	18	12+6	27,4	450	10,6	А2
D-NEP -50/25/12	500	250	220	12	6+6	18,3	700	10,6	А2
D-NEP -50/25/18	500	250	280	18	12+6	27,4	700	11,7	А2
D-NEP -50/25/24	500	250	330	24	12+6+6	36,5	700	14,7	А3
D-NEP -50/30/12	500	300	220	12	6+6	18,3	850	11,0	А2
D-NEP -50/30/18	500	300	280	18	12+6	27,4	850	13,0	А2
D-NEP -50/30/24	500	300	330	24	12+6+6	36,5	850	16,0	А3
D-NEP -50/30/30	500	300	390	30	12+12+6	45,6	850	17,2	А3
D-NEP -60/30/15	600	300	370	15	6+9	22,8	1000	13,2	А2
D-NEP -60/30/22,5	600	300	370	22,5	9+13,5	34,2	1000	13,8	А2
D-NEP -60/30/27	600	300	370	27	9+9+9	41	1000	15,6	А3
D-NEP -60/30/31,5	600	300	370	31,5	9+9+13,5	47,9	1000	16,0	А3
D-NEP -60/35/16,5	600	350	370	16,5	7,5+9	25	1200	13,8	А2
D-NEP -60/35/22,5	600	350	370	22,5	9+13,5	34,2	1200	15,6	А2
D-NEP -60/35/27	600	350	370	27	9+9+9	41	1200	18,0	А3
D-NEP -60/35/31,5	600	350	370	31,5	9+9+13,5	47,9	1200	19,3	А3
D-NEP -70/40/27	700	350	370	27	9+9+9	41	1600	18,1	А3
D-NEP -70/40/31,5	700	400	370	31,5	9+9+13,5	47,9	1600	18,7	А3
D-NEP -70/40/45	700	400	500	45	9+9+13,5+13,5	68,4	1600	20,3	А4
D-NEP -80/50/31,5	800	400	370	31,5	9+9+13,5	47,9	2200	20,3	А3
D-NEP -80/50/45	800	500	500	45	9+9+13,5+13,5	68,4	2200	22,5	А4
D-NEP -80/50/60	800	500	500	60	9+9+13,5+13,5+ 15	91,2	2200	26,4	А5
D-NEP -90/50/45	900	500	370	45	7,5+7,5+15+15	68,4	2500	31,1	А4
D-NEP -90/50/67,5	900	500	500	67,5	7,5+15+15+15+ 15	102,6	2500	33,0	А5
D-NEP -90/50/90	900	500	500	90	15+15+15+15+1 5+15	136,8	2500	33,7	А6
D-NEP -100/50/45	1000	500	370	45	7,5+7,5+15+15	68,4	2800	33,1	А4
D-NEP -100/50/ 67,5	1000	500	500	67,5	7,5+15+15+15+ 15	102,6	2800	33,9	А5
D-NEP -100/50/90	1000	500	500	90	15+15+15+15+1 5+15	136,8	2800	35,6	А6
