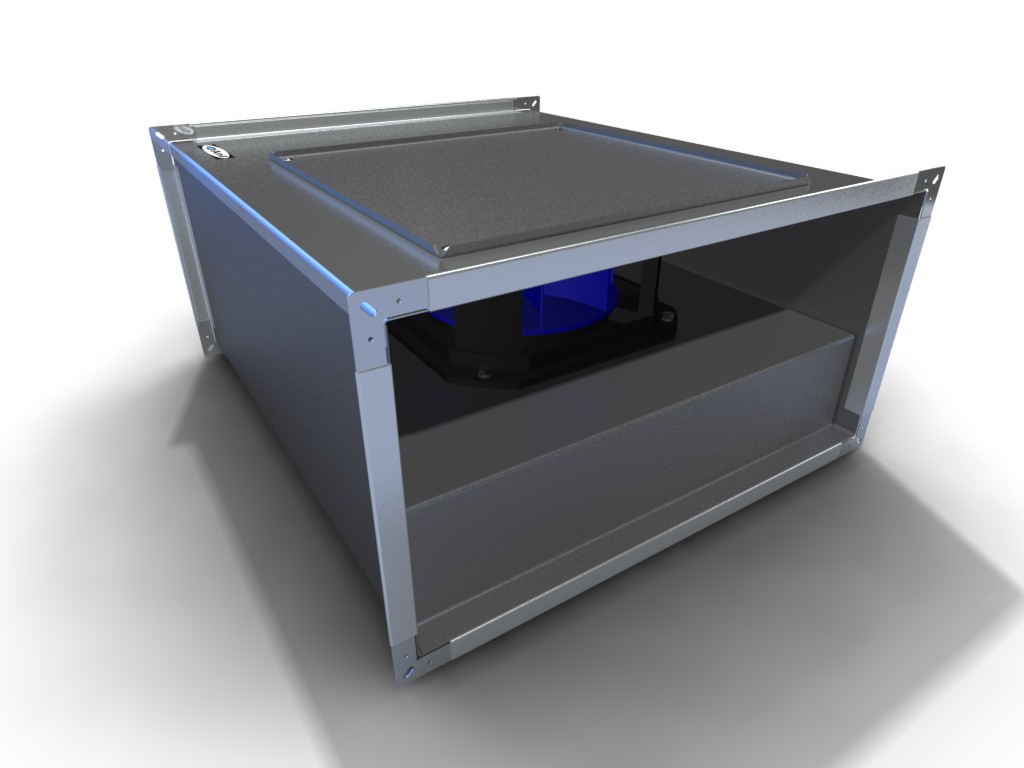

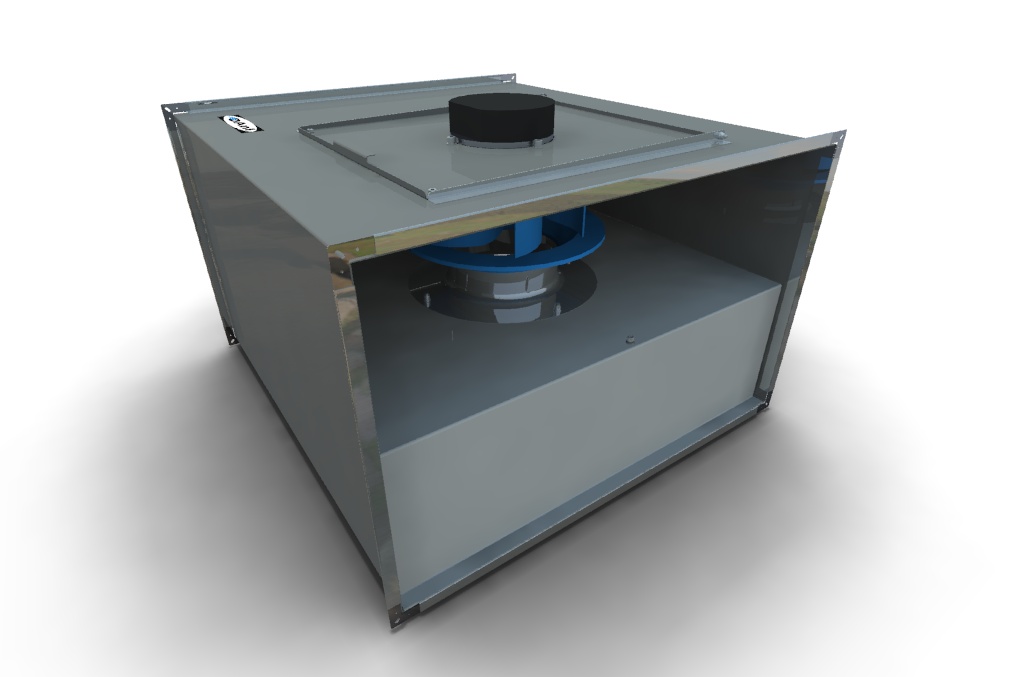

Прямокутні канальні вентилятори з EC (електронно-комутованими) двигунами є сучасними та ефективними пристроями для вентиляції.
Технологія EC розшифровується як Electronicly Commutated і поєднує напруги змінного та постійного струму, що, по суті, є вентилятором із безщітковим двигуном постійного струму , поєднуючи найкраще з обох технологій. EC-двигун працює від напруги постійного струму, але з однофазним живленням змінного струму 230 В (опція 115 В).
Канальні прямокутні вентилятори використовуються у системах кондиціювання повітря, вентиляції та повітряного опалення для промислових, комерційних та житлових будівель, а також для інших санітарно-технічних потреб. Вони спроектовані для переміщення повітря та інших газопароповітряних сумішей, які не містять вибухових речовин, абразивного пилу, липких та волокнистих матеріалів.
Кількість пилу та інших твердих домішок у переміщуваних середовищах не перевищує 0,1 г/м3.
В структурі вентиляторів визначено основні компоненти, що включають: корпус, робоче колесо, колектор та електродвигун.
Корпус канального вентилятора виготовляється з оцинкованої сталі і є нероз’ємним вузлом.
Принцип функціонування вентилятора полягає у переміщенні робочого середовища за допомогою енергії обертання робочого колеса. Під час обертання робочого колеса повітря, яке пройшло через колектор, проникає в канали між його лопатками, під впливом відцентрової сили повітря переміщається до периферії робочого колеса і направляється в вихідний патрубок.
Основні особливості цих вентиляторів включають:
- Електронно-комутовані (EC) двигуни: Вони використовують спеціальні електронні системи керування для оптимізації роботи двигуна. Це дозволяє забезпечити високу ефективність, точне регулювання швидкості і знижене споживання електроенергії порівняно з традиційними AC (змінного струму) двигунами.
- Компактність та легкість монтажу: Прямокутні канальні вентилятори з EC двигунами можуть мати компактні розміри та бути легкими, що полегшує їх встановлення в системах вентиляції.
- Тиха робота: EC двигуни зазвичай працюють невеликим шумом, що важливо для застосувань у житлових чи комерційних приміщеннях.
- Автоматизація та інтеграція: Ці вентилятори легко інтегруються в системи автоматизації будівель та керування, взаємодіючи з іншими компонентами систем вентиляції для оптимального керування кліматом приміщення.
- Довговічність: Завдяки електронному керуванню, EC двигуни можуть забезпечувати стабільну роботу та довгий термін служби.
Важливо розглядати конкретні технічні параметри при виборі вентиляторів для конкретних потреб.

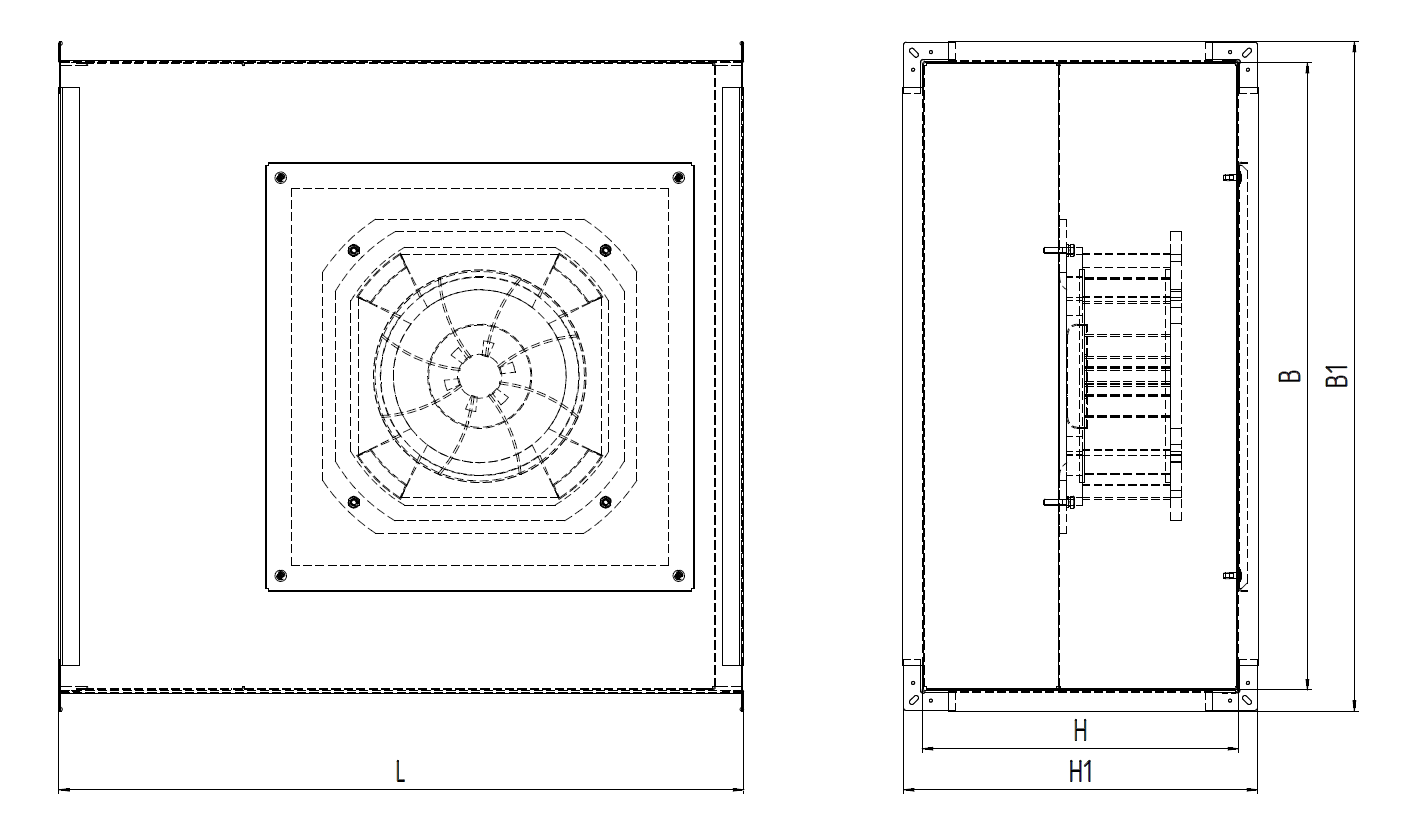

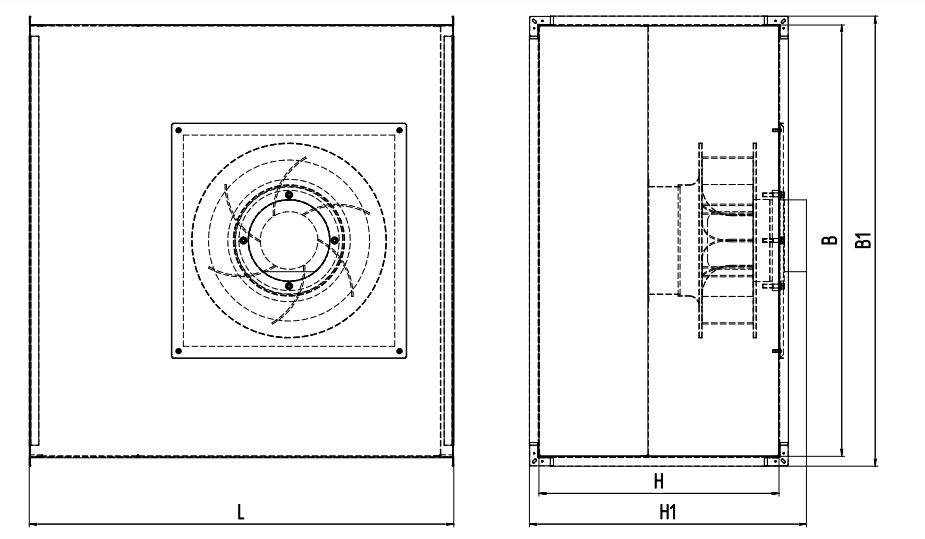

| Типорозмір | Розміри, мм | Потужн. до…, кВт | Макс. спож. струм, А | Част. обертан. двигуна, хв-1 | Маса, кг не більше | ||||
| В | B1 | Н | Н1 | L | |||||
| D-VKm 40/20 EC (19) | 400 | 440 | 200 | 240 | 600 | 0,17 | 1,70 | 3930 | 11 |
| D-VKm 50/25 EC (22) | 500 | 540 | 250 | 290 | 600 | 0,17 | 1,65 | 2810 | 15 |
| D-VKm 60/30 EC (25) | 600 | 640 | 300 | 340 | 650 | 0,17 | 1,75 | 2480 | 18 |
| D-VK 60/30 EC (25) | 600 | 640 | 300 | 370 | 650 | 0,66 | 3,30 | 3250 | 20 |
| D-VK 70/40 EC (28) | 700 | 740 | 400 | 470 | 750 | 0,78 | 3,90 | 2960 | 28 |
| D-VK 80/50 EC (31) | 800 | 840 | 500 | 580 | 880 | 1,35 | 6,70 | 2920 | 41 |
| D-VK 80/50 EC/D (31) | 800 | 840 | 500 | 580 | 880 | 2,5 | 4,00 | 3640 | 41 |
| D-VK 90/50 EC/D (35) | 900 | 940 | 500 | 580 | 880 | 2,5 | 4,00 | 2970 | 49 |
| D-VK 90/50 EC/D (40)-3,3 | 900 | 940 | 500 | 590 | 880 | 3,3 | 5,40 | 2700 | 62 |
| D-VK 90/50 EC/D (40)-5,6 | 900 | 940 | 500 | 590 | 880 | 5,6 | 9,00 | 3170 | 69 |
| D-VK 100/60 EC/D (45) | 1000 | 1040 | 600 | 690 | 980 | 3,6 | 5,80 | 2260 | 93 |
| D-VK 100/70 EC/D (50) | 1000 | 1040 | 700 | 740 | 1250 | 3,5 | 5,60 | 1950 | 148 |
